SMG12864G 系列標準圖形點陣型液晶顯示模塊(LCM)的概述

SMG12864G標準圖形點陣型液晶顯示模塊(LCM)，采用點陣型液晶顯示器(LCD)，可顯示128X64點陣，點尺寸為0.48X0.48(WXH)mm，內置KS0108（或兼容芯片）接口型液晶顯示控制器，通過外接可調電阻調節模塊顯示對比度，可與單片機直接連接，并口通訊。廣泛應用于各類儀器儀表及電子設備。

SMG12864G 系列標準圖形點陣型液晶顯示模塊(LCM)的通用技術參數

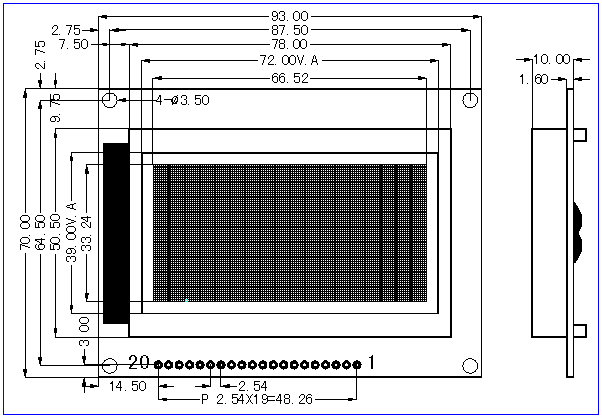

模塊尺寸	93.0x70.0mm
視域尺寸	72.0x39.0mm
顯示容量	128列X64行圖形點陣
字符尺寸	0.48X0.48(WXH)mm
液晶控制器	KS0108B及兼容芯片

SMG12864G 系列標準圖形點陣型液晶顯示模塊(LCM)的各版本的主要技術參數
產品型號	工作電壓	背光顏色	模塊電流	LCD模式	使用溫度	產品狀態	備注

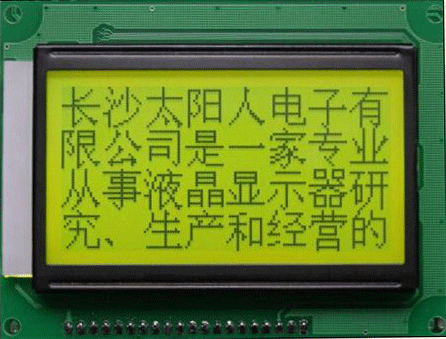

SMG12864G-H1Y2	5.0V	黃綠色	19.1mA	STN	寬溫-20～70℃	在產	無

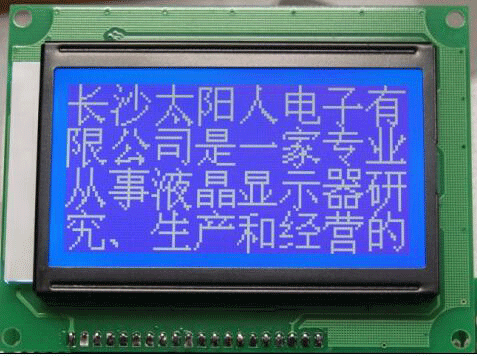

SMG12864G-H1W5	5.0V	白色	19.1mA	STN藍底白字	寬溫-20～70℃	在產	無
SMG12864G-L1Y2	3.3V	黃綠色	19.0mA	STN	寬溫-20～70℃	在產	無
SMG12864G-L1W5	3.3V	白色	19.0mA	STN藍底白字	寬溫-20～70℃	在產	無

SMG12864G 系列標準圖形點陣型液晶顯示模塊(LCM)的資料下載
接口程序	SMG12864G演示程序[總線接口,MCS51系列,C51語言] [文本文檔] [修改日期:2014-10-15] [大小:26,861字節]
	SMG12864G演示程序[模擬口線接口,MCS51系列,C51語言] [文本文檔] [修改日期:2014-10-15] [大小:27,492字節]
	SMG12864G演示程序[總線接口,MCS51系列,ASM51語言] [文本文檔] [修改日期:2014-10-15] [大小:49,849字節]
	SMG12864G演示程序[模擬口線接口,MCS51系列,ASM51語言] [文本文檔] [修改日期:2014-10-15] [大小:50,109字節]
支持工具	Sunman字符圖形點陣代碼生成器 [HTML網頁] [修改日期:2010-03-05]
使用說明書	SMG12864G.PDF [PDF文檔] [修改日期:2014-10-15] [大小:217,606字節]
參考資料	圖形點陣液晶顯示控制器KS0108B的芯片介紹 [HTML網頁] [修改日期:2010-03-05]
